Cuadros eléctricos para bombas de agua: guía completa y consejos esenciales

Los cuadros eléctricos para bombas de agua son dispositivos esenciales que controlan y protegen el funcionamiento de estos sistemas. Garantizan una operación eficiente, evitando daños por condiciones inadecuadas y mejorando la gestión del agua.

Existen diferentes tipos y configuraciones de cuadros eléctricos, adaptándose a diversas aplicaciones, desde el riego en jardines hasta sistemas industriales complejos. Su correcta selección e instalación son fundamentales para asegurar un rendimiento óptimo.

¿Qué son los cuadros eléctricos para bombas de agua?

Los cuadros eléctricos para bombas de agua son fundamentales para la gestión eficaz de los sistemas de bombeo.

Estos dispositivos coordinan la operación de las bombas, incluyendo el control, la protección y la regulación de su rendimiento en diversas aplicaciones.

Definición

Un cuadro eléctrico para bombas de agua es un conjunto organizado de componentes eléctricos diseñado para controlar y supervisar el funcionamiento de una bomba o un sistema de bombeo.

Estos cuadros permiten un control eficiente y seguro, asegurando que las bombas operen de manera óptima y evitando daños potenciales por fallos eléctricos o mecánicos.

Funcionalidades principales

Los cuadros eléctricos desempeñan varias funciones esenciales en el uso de bombas de agua. Estas funcionalidades aseguran no solo el correcto funcionamiento de las bombas, sino también la prolongación de su vida útil.

Se pueden clasificar en tres grandes grupos.

Protección

La principal finalidad de los cuadros eléctricos es proteger las bombas de agua de condiciones adversas.

Algunos de los mecanismos de protección incluyen:

• Detección de funcionamiento en seco, evitando que la bomba funcione sin agua.
• Protección contra sobrecargas, asegurando que no se supere la capacidad del motor.
• Monitorización de la temperatura, evitando daños por sobrecalentamiento.
• Desconexión automática en caso de fallos eléctricos, garantizando la seguridad del sistema.

Control

Los cuadros eléctricos también permiten un control eficaz del funcionamiento de las bombas.

Esto se puede lograr mediante:

• Controles automáticos que ajustan la operación según la demanda de agua.
• Controles manuales que permiten a los operadores gestionar la bomba según sea necesario.
• Integración con sondas de nivel, que ajustan el funcionamiento de la bomba en función de la cantidad de agua disponible.

Versatilidad

Estos dispositivos son extremadamente versátiles y pueden adaptarse a diversas aplicaciones y entornos.

Esto incluye:

• Uso en hogares, para abastecimiento de agua y riego de jardines.
• Aplicaciones industriales, donde se requiere un control más robusto y eficiente.
• Capacidad para trabajar con diferentes tipos de bombas, tanto monofásicas como trifásicas.
• Opciones personalizables, que permiten atender necesidades específicas de cada proyecto.

Tipos de cuadros eléctricos

Los cuadros eléctricos para bombas de agua se pueden clasificar en diferentes tipos según su diseño, funcionalidad y el número de fases. E

sta clasificación permite elegir el tipo más adecuado para cada aplicación y necesidad específica del sistema de bombeo.

Según el número de fases

Los cuadros eléctricos se pueden diferenciar principalmente por el número de fases que utilizan, lo cual es crucial para determinar su aplicación y eficiencia.

Monofásicos

Los cuadros monofásicos son ideales para aplicaciones residenciales y pequeños sistemas de bombeo. Este tipo de cuadro generalmente cuenta con una sola fase de alimentación, lo que lo hace más simple y rentable.

Su uso es común en sistemas de riego domésticos, bombas de pozo para viviendas y en situaciones donde la demanda eléctrica no es elevada.

Trifásicos

Los cuadros trifásicos son utilizados en aplicaciones industriales donde se requieres mayor potencia y eficiencia. Son capaces de gestionar bombas más grandes y potentes, siendo la elección preferida en entornos donde se necesita un caudal elevado de agua, como en sistemas de tratamiento de agua, refrigeración y otras aplicaciones industriales.

Este tipo de cuadro también permite una mayor estabilidad en el funcionamiento, evitando fluctuaciones en la potencia.

CUADROS ELÉCTRICOS PARA BOMBAS DE AGUA

Según la función

La función principal de un cuadro eléctrico define su diseño y componentes.

Existen tipos de cuadros eléctricos que se adaptan a diferentes necesidades específicas.

Cuadros de protección

Estos cuadros están diseñados para proteger las bombas de situaciones adversas, como sobrecargas, cortocircuitos o fallos de fase. Incluyen dispositivos específicos como interruptores automáticos y relés de sobrecarga que garantizan la seguridad del sistema eléctrico y la integridad de las bombas.

Cuadros con sondas de nivel

Equipados con sondas que miden el nivel de agua, estos cuadros controlan el funcionamiento de la bomba en función de la presencia o ausencia de agua. Son especialmente útiles en aplicaciones de riego y en sistemas donde la variabilidad del nivel de agua es un factor a considerar.

Cuadros de riego

Diseñados para gestionar el proceso de riego de manera automatizada, estos cuadros incorporan programadores y electroválvulas que permiten regular el flujo de agua según horarios predefinidos. Son muy comunes en aplicaciones agrícolas y de jardinería.

Según el diseño

El diseño de un cuadro eléctrico puede variar dependiendo de las necesidades del sistema y del lugar de instalación.

Existen principalmente dos categorías de diseño.

Cuadros a medida

Estos cuadros se fabrican de acuerdo con las especificaciones del usuario, permitiendo una personalización completa.

Esta opción es ideal para proyectos que requieren un conjunto específico de componentes y funcionalidades que no se encuentran en soluciones estándar.

Cuadros estándar

Los cuadros estándar se ofrecen preconfigurados y son adecuados para aplicaciones generales. Dichos cuadros son ideales para usos comunes y suelen ser más económicos, ya que no requieren personalización adicional.

Esto los convierte en una opción popular para proyectos que no demandan características muy específicas.

Componentes de un cuadro eléctrico para bombas de agua

Los componentes de un cuadro eléctrico son esenciales para su correcto funcionamiento, permitiendo el control, protección y operación de las bombas de agua. C

ada elemento desempeña un papel específico que contribuye a la eficiencia y seguridad del sistema.

Interruptores automáticos

Los interruptores automáticos son dispositivos cruciales en un cuadro eléctrico, actuando como protectores del circuito frente a sobrecargas y cortocircuitos. Estos elementos desconectan automáticamente la energía en caso de detectar un fallo, evitando daños en la bomba y asegurando la seguridad del sistema eléctrico en su totalidad.

Su capacidad para reaccionar rápidamente ante cambios en la corriente eléctrica es vital, ya que ayudan a mantener operativa la bomba dentro de los límites seguros. Los interruptores automáticos varían en su diseño y especificaciones, siendo específicos para el tipo de bomba y la aplicación requerida.

Relés de sobrecarga

Los relés de sobrecarga son dispositivos que monitorizan la corriente eléctrica que consume la bomba. Su función principal es desconectar la energía si la corriente supera un umbral predefinido, lo cual puede indicar una sobrecarga. Este mecanismo de protección previene daños en el motor de la bomba, asegurando su longevidad y funcionalidad.

Este tipo de relés se ajustan según las especificaciones del motor y proporcionan una línea de defensa adicional, garantizando un funcionamiento seguro y eficiente del sistema de bombeo.

Contactores

Los contactores son dispositivos electromecánicos utilizados para abrir y cerrar el circuito de alimentación a la bomba. Permiten un control remoto sobre la operación de la bomba y son esenciales en cuadros eléctricos automáticos. Su diseño facilita el manejo de la carga eléctrica, contribuyendo no solo a una operación eficiente, sino también al control de procesos cuando se requiere encender o apagar la bomba a distancia.

Su funcionamiento fiable y duradero los convierte en un componente indispensable en la gestión de sistemas de bombeo, ya que permiten la automatización de tareas y el control sobre el flujo de agua.

Sondas de nivel

Las sondas de nivel son dispositivos diseñados para medir la altitud del agua en depósitos o pozos. Estos componentes son esenciales para evitar el funcionamiento en seco de la bomba, ya que garantizan que la bomba opere solo cuando hay agua disponible. Al detectar los niveles del agua, las sondas permiten regular el arranque y la parada de la bomba, optimizando así su rendimiento.

Sondas electrónicas

Las sondas electrónicas son una variante avanzada que utiliza tecnología digital para una medición más precisa. Estas sondas suelen ofrecer lecturas en tiempo real, permitiendo un control más detallado de los niveles de agua. Su respuesta rápida y ajustabilidad las hacen ideales para aplicaciones donde los niveles de agua pueden fluctuar rápidamente.

Programadores

Los programadores son dispositivos que permiten la programación de ciclos de funcionamiento de la bomba. Son fundamentales en aplicaciones de riego automatizado, ya que facilitan la gestión del suministro de agua según horarios preestablecidos y condiciones ambientales.

Estos sistemas de control contribuyen a una utilización eficaz de los recursos hídricos, evitando el desperdicio.

Programadores de riego

Los programadores de riego son dispositivos específicamente diseñados para gestionar el suministro de agua en sistemas de riego. Permiten establecer horarios y duraciones para el riego, adaptándose a las necesidades de las plantas y optimizando el uso del agua en jardinería y agricultura. Gracias a su capacidad de automatización, minimizan la necesidad de intervención humana.

Programación manual vs automática

La programación puede ser manual o automática, dependiendo de las necesidades del usuario. La programación manual ofrece flexibilidad, permitiendo ajustes según las condiciones específicas del día. Por otro lado, la programación automática asegura un riego constante y eficiente, liberando al usuario de la necesidad de estar presente para gestionar el riego. Esta opción se vuelve especialmente valiosa en proyectos de gran escala o en lugares donde el acceso es limitado.

Aplicaciones de los cuadros eléctricos para bombas de agua

Los cuadros eléctricos para bombas de agua tienen una amplia variedad de aplicaciones en diferentes sectores. Desde sistemas de riego hasta usos industriales, su implementación es fundamental para garantizar un funcionamiento eficiente y seguro de los sistemas de bombeo.

Sistemas de riego

Los sistemas de riego son una de las aplicaciones más comunes. Estos cuadros permiten optimizar el uso del agua en entornos agrícolas, así como en jardines y espacios verdes.

Los cuadros eléctricos facilitan la automatización del riego, asegurando un suministro adecuado según las necesidades de las plantas.

Aplicación	Descripción
Riego agrícola	En el ámbito agrícola, los cuadros eléctricos son esenciales para gestionar el riego de cultivos. Permiten el control de la frecuencia y duración del riego, adaptándose a las necesidades específicas de cada cultivo. Esto resulta en un uso más eficiente del agua y en la mejora de la producción agrícola.
Jardinería	Para la jardinería, los cuadros eléctricos ofrecen soluciones prácticas que facilitan el riego automático. Estos sistemas no solo ahorran tiempo, sino que también aseguran que las plantas reciban la cantidad necesaria de agua, promoviendo su salud y vigor.
Integración con electroválvulas	La integración de cuadros eléctricos con electroválvulas permite un control preciso del riego. Al automatizar la apertura y cierre de las válvulas, se puede gestionar eficientemente el flujo de agua, lo que minimiza el desperdicio y optimiza el consumo de recursos hídricos.

Abastecimiento y distribución de agua

En los sistemas de abastecimiento y distribución, los cuadros eléctricos desempeñan un papel vital. Estos sistemas son utilizados tanto en entornos domésticos como en instalaciones más grandes, garantizando un suministro constante y seguro de agua potable.

Aplicación	Descripción
Abastecimiento doméstico	Para el abastecimiento doméstico, los cuadros eléctricos controlan bombas que extraen agua de pozos, cisternas o redes de suministro. Esto asegura que el agua llegue a los grifos de manera eficiente, incluso en momentos de alta demanda, evitando situaciones de sequía.
Bombas sumergibles	Las bombas sumergibles, que son comunes en sistemas de extracción de agua subterránea, se benefician de cuadros eléctricos que permiten un control efectivo. Estos cuadros regulan el funcionamiento de las bombas, protegiéndolas de condiciones adversas, como el funcionamiento en seco.

Aplicaciones industriales

En el sector industrial, los cuadros eléctricos son igualmente relevantes. Se utilizan en diversas aplicaciones que requieren un control preciso del suministro de agua, lo que es fundamental para la operación continua de procesos industriales.

Aplicación	Descripción
Sistemas de refrigeración	En sistemas de refrigeración, los cuadros eléctricos gestionan bombas que permiten el adecuado flujo de agua para mantener la temperatura deseada en maquinaria y procesos industriales. Esto ayuda a prevenir fallos y a mantener la eficiencia operativa de las instalaciones.
Tratamiento de agua	Los cuadros eléctricos también son utilizados en plantas de tratamiento de agua. En estas instalaciones, controlan diversos procesos, incluidos la filtración y la desinfección, garantizando que el agua cumpla con los estándares de calidad requeridos.
Producción industrial	En diversas líneas de producción, los cuadros eléctricos regulan el suministro de agua necesario para los procesos de fabricación. Esto es crucial para mantener la calidad y eficiencia de la producción, así como para cumplir con las normativas ambientales establecidas.

Selección de un cuadro eléctrico para bombas de agua

La correcta selección de un cuadro eléctrico para bombas de agua es fundamental para garantizar su funcionamiento eficiente y seguro. Varios aspectos deben considerarse, tales como el tipo de bomba, la aplicación específica, el entorno de instalación y las funcionalidades adicionales que puedan ser necesarias.

Tipo de bomba

El tipo de bomba que se utilizará es un factor decisivo en la elección del cuadro eléctrico.

Esto implica tomar en cuenta las características específicas de la bomba, así como su uso previsto.

Especificaciones técnicas

Es esencial conocer las especificaciones técnicas de la bomba, que incluyen la potencia, el caudal y la presión. Estos datos ayudarán a seleccionar un cuadro eléctrico que cumpla con los requisitos necesarios para soportar la carga y mantener un funcionamiento eficiente.

Monofásica vs Trifásica

Las bombas pueden funcionar con conexión monofásica o trifásica. Las monofásicas son más comunes en aplicaciones residenciales y presentan un diseño generalmente más simple. Por otro lado, las bombas trifásicas son ideales para entornos industriales, donde se requiere mayor potencia y eficiencia. La elección entre monofásica y trifásica dependerá de la aplicación y del suministro eléctrico disponible.

Aplicación específica

La aplicación para la que se destinará el cuadro eléctrico influye directamente en su selección. Diferentes usos requieren distintas características y funcionalidades.

Riego

En sistemas destinados al riego, se debe optar por cuadros eléctricos que cuenten con programadores y sondas de nivel. Estas características son útiles para automatar el riego, optimizando el uso del agua y garantizando que se mantengan los niveles adecuados de humedad en el suelo.

Abastecimiento residencial

Para el abastecimiento de agua en entornos residenciales, es importante seleccionar un cuadro eléctrico que asegure un flujo constante y seguro. Esto implica integrar protecciones adicionales que eviten fallos de funcionamiento, como el funcionamiento en seco.

Entorno de instalación

Las condiciones del entorno en el que se instalará el cuadro eléctrico son fundamentales para garantizar su durabilidad y eficacia. Considerar factores ambientales específicos ayudará a elegir un modelo adecuado.

Condiciones ambientes

Las condiciones de humedad, temperatura y exposición a elementos externos influirán en la selección de materiales del cuadro eléctrico. Es esencial que el equipo sea resistente a las condiciones que enfrentará en su entorno de uso, asegurando así su funcionamiento a largo plazo.

Protección IP65

La clasificación de protección IP65 indica que el equipo es resistente al agua y al polvo, lo que es esencial para instalaciones exteriores. Al elegir un cuadro eléctrico, es recomendable optar por uno con este nivel de protección, especialmente si estará expuesto a condiciones adversas.

Funcionalidades adicionales

Las funcionalidades adicionales disponibles en los cuadros eléctricos pueden marcar la diferencia en la optimización del sistema de bombeo. Dependiendo de las necesidades específicas, algunas características pueden ser más relevantes que otras.

Sondas de nivel

Las sondas de nivel son un componente crucial en los cuadros eléctricos para aquellas aplicaciones que requieren un control preciso sobre el nivel de agua. Estas sondas permiten que el sistema detenga la bomba si el agua alcanza niveles peligrosamente bajos, previniendo daños y asegurando un funcionamiento seguro.

Programación automática

Contar con programación automática es una funcionalidad valiosa, especialmente en sistemas de riego. Esta opción permite establecer horarios y ciclos de funcionamiento acordes a las necesidades específicas del cultivo o el espacio a regar, facilitando así un manejo más eficiente del recurso hídrico.

CUADROS ELÉCTRICOS PARA BOMBAS DE AGUA

Instalación de cuadros eléctricos

La instalación de cuadros eléctricos para bombas de agua es un proceso crítico que debe realizarse con precisión y atención al detalle.

Esto garantiza tanto la seguridad de los usuarios como el correcto funcionamiento del sistema. A continuación se describe cada uno de los pasos esenciales que componen este proceso.

Planificación del lugar de instalación

La elección adecuada del lugar donde se instalará el cuadro eléctrico es fundamental. Este espacio debe ser accesible y seguro, protegiendo el equipo de las inclemencias del tiempo y de posibles daños. Se deben considerar varios factores para garantizar una instalación exitosa:

• Proteger el cuadro de la exposición directa a la intemperie y humedad.
• Asegurar suficiente espacio para facilitar el acceso durante el mantenimiento.
• Evitar ubicaciones con alta exposición a vibraciones o condiciones extremas de temperatura.
• Seleccionar lugares donde se minimicen los riesgos de accidente eléctrico.

Es recomendable hacer un esbozo preliminar que incluya todas las conexiones requeridas, así como la disposición del cuadro en relación con otros componentes del sistema.

Conexiones eléctricas

Las conexiones eléctricas deben realizarse siguiendo estrictamente la normativa local y las directrices del fabricante para asegurar la operatividad y seguridad del cuadro. Este proceso incluye los siguientes pasos:

• Identificar cada uno de los conductores y componentes a ser conectados, asegurando que se posea una comprensión clara de su función.
• Utilizar las herramientas adecuadas, tales como pelacables, destornilladores y multímetros, para llevar a cabo las conexiones con precisión.
• Conectar los cables de alimentación, asegurándose de seguir correctamente las fases y la configuración según el tipo de cuadro utilizado (monofásico o trifásico).
• Integrar los dispositivos de protección como interruptores automáticos y relés de sobrecarga en la secuencia correcta para garantizar la seguridad del sistema.

Un aspecto clave es verificar que todas las conexiones estén firmes y aisladas correctamente. Esto previene el riesgo de cortocircuitos y garantiza un funcionamiento seguro del sistema.

Configuración de protecciones y programadores

Una buena instalación no solo implica conexiones físicas, sino también la configuración de ciertas protecciones y herramientas de control. En este sentido, es esencial establecer los siguientes elementos:

• Configurar los umbrales de protección de los relés de sobrecarga para asegurarse de que respondan adecuadamente en caso de que la bomba consuma más corriente de la que debe.
• Programar los dispositivos de control, como temporizadores o programadores, adaptándolos a las necesidades específicas de la instalación y al tipo de uso que se le dará al sistema de bombeo.
• Verificar que las sondas de nivel estén correctamente configuradas para evitar el funcionamiento en seco de la bomba, lo que podría causar daños irreparables.

La correcta configuración de estos elementos es vital no solo para el rendimiento efectivo de las bombas, sino también para la prolongación de su vida útil. Las malas configuraciones pueden resultar en esfuerzos mecánicos o eléctricos innecesarios, que podrían llevar a un fallo prematuro del sistema.

Mantenimiento de cuadros eléctricos

El mantenimiento adecuado de los cuadros eléctricos es esencial para garantizar su funcionamiento eficaz y prolongar su vida útil. Este proceso incluye inspecciones regulares, limpieza y pruebas de funcionamiento que ayudan a prevenir fallos y optimizar el rendimiento del sistema.

Inspecciones regulares

Las inspecciones regulares son una parte fundamental del mantenimiento de los cuadros eléctricos. Estas se deben realizar con cierta frecuencia para detectar posibles problemas antes de que se conviertan en fallos importantes. Los aspectos a tener en cuenta en estas inspecciones incluyen:

• Verificación de conexiones eléctricas: Asegurarse de que todas las conexiones estén firmes y sin signos de corrosión.
• Comprobación de componentes: Inspeccionar interruptores automáticos, relés y contactores para detectar desgastes o daños visibles.
• Evaluación del estado del cuadro: Observar el exterior e interior del cuadro en busca de signos de humedad, polvo o deterioro.

Limpieza

La limpieza regular de los cuadros eléctricos es crucial para evitar la acumulación de suciedad y otros contaminantes. Una adecuada higiene del equipo contribuye a su correcto funcionamiento y al alargamiento de su vida útil.

Limpieza del cuadro

El cuadro debe mantenerse limpio para evitar problemas de calor y mal funcionamiento. Se recomienda:

• Utilizar un paño seco y suave para limpiar el exterior.
• Despejar el área alrededor del cuadro de cualquier obstrucción o suciedad que pueda afectar la ventilación.
• Efectuar una limpieza interna si es necesario, asegurándose de que no queden restos que puedan provocar cortocircuitos.

Limpieza de conexiones

Las conexiones eléctricas también requieren atención especial durante el mantenimiento. Es aconsejable:

• Revisar las conexiones periódicamente en busca de oxidación o suciedad.
• Limpiar las conexiones utilizando productos adecuados que no dañen los componentes eléctricos.
• Asegurarse de que las conexiones estén secas y en buen estado después de la limpieza.

Pruebas de funcionamiento

Las pruebas de funcionamiento son esenciales para garantizar que todos los componentes del cuadro eléctrico operan correctamente. Estas pruebas deben realizarse tras cualquier mantenimiento significativo o de forma regular para validar el correcto estado del sistema. Se pueden incluir los siguientes pasos:

• Simular condiciones de carga para verificar que los interruptores y relés respondan adecuadamente.
• Controlar el correcto funcionamiento de los programadores y temporizadores, asegurando que marquen los ciclos de operación deseados.
• Realizar pruebas de sobrecarga para comprobar que el sistema es capaz de manejar picos de consumo sin fallar.

Cuadros eléctricos para diferentes tipos de bombas

Los cuadros eléctricos se adaptan para ofrecer soluciones específicas según el tipo de bomba utilizada. Esta adaptación asegura un funcionamiento seguro y eficiente, abordando los requerimientos particulares de cada sistema de bombeo.

Tipo de bomba	Características	Beneficios
Bombas de agua	Protección contra sobrecargas y funcionamiento en seco. Controles automáticos para optimizar el rendimiento. Monitorización de parámetros críticos como caudal y presión.	Garantiza un funcionamiento seguro y eficiente. Mejora el control y la seguridad operativa. Permite un uso eficiente de la bomba en cualquier entorno.
Bombas sumergibles	Integran sondas de nivel para prevenir funcionamiento en seco. Configuraciones específicas para entornos húmedos o sumergidos. Sistemas de enfriamiento para evitar sobrecalentamiento.	Aseguran la protección bajo condiciones adversas. Adaptados para funcionar de forma segura en entornos subacuáticos. Mayor durabilidad y seguridad para la bomba.
Bombas de pozo	Ajuste de velocidad según el nivel de agua. Monitorización a distancia del funcionamiento. Protección contra contaminantes del agua.	Optimización de la extracción de agua. Mayor seguridad y control a distancia. Mejor calidad del suministro de agua.
Bombas monofásicas	Control directo desde un único punto de alimentación. Interruptores automáticos que protegen contra fallos eléctricos. Fácil instalación y mantenimiento.	Económicas y sencillas de operar. Mayor accesibilidad para entornos residenciales y pequeños negocios. Protección básica contra fallos eléctricos.
Bombas trifásicas	Conexión a redes eléctricas industriales de alta capacidad. Sistemas de control programables para optimizar energía. Facilitan la integración con sistemas de automatización industrial.	Alta eficiencia en aplicaciones complejas e industriales. Optimización del consumo energético. Mejor control en aplicaciones industriales.

Protección en cuadros eléctricos

La protección en cuadros eléctricos es esencial para garantizar un funcionamiento seguro y eficiente de las bombas de agua. Los componentes de protección ayudan a prevenir daños a los equipos y a los usuarios, asegurando que el sistema opere dentro de parámetros seguros.

Protección de bombas de agua

Los sistemas de protección para bombas de agua son diseñados para evitar situaciones que puedan causar fallos en el funcionamiento. Estos sistemas son fundamentales en diversas aplicaciones, ya que las bombas pueden enfrentarse a condiciones adversas que podrían dañarlas irreversible o severamente. Entre los mecanismos de protección se incluyen:

• Detección de fallos eléctricos.
• Prevención de sobrepresiones.
• Monitoreo de flujo y presión.

Una adecuada protección garantiza que las bombas operen bajo condiciones óptimas, prolongando su vida útil y reduciendo la necesidad de mantenimiento frecuente.

Relés de protección

Los relés de protección son elementos clave en la seguridad de los cuadros eléctricos. Actúan como un sistema de supervisión que desconecta la bomba en situaciones de anomalía o peligro. Sus funciones principales incluyen:

• Detección de sobrecorriente.
• Monitoreo de desbalances de fase.
• Protección frente a cortocircuitos.

Estos dispositivos son fundamentales para evitar daños en el motor de la bomba, asegurando que la operación se detenga de inmediato ante señales de fallo. Por lo general, se ajustan a valores de corriente específicos necesarios para cada tipo de bomba y aplicación.

Protección contra sobrecargas

La protección contra sobrecargas es crucial para el correcto funcionamiento de los sistemas de bombeo. Las sobrecargas pueden ser el resultado de condiciones como el bloqueo del impulsor de la bomba o un aumento en la resistencia del fluido bombeado. Los elementos que intervienen en este tipo de protección son:

• Relés térmicos, que desconectan la alimentación cuando se excede un umbral de temperatura específico.
• Interruptores automáticos, que cortan la corriente en caso de detectar corrientes excesivas.
• Monitores de corriente que aseguran un flujo seguro de energía hacia la bomba.

Implementar un sistema de protección efectivo contra sobrecargas ayuda a minimizar el riesgo de daños severos y costosos en las bombas y a mantener la continuidad del servicio.

Protección contra funcionamiento en seco

El funcionamiento en seco ocurre cuando una bomba opera sin el líquido que está diseñada para bombear, lo que puede resultar en daños inmediatos y graves. Para prevenir este riesgo, se implementan variados métodos de protección, tales como:

• Sondas de nivel que detectan la presencia o ausencia de agua en el depósito.
• Interruptores de flotador que activan la bomba solo cuando el nivel de líquido es adecuado.
• Sistemas de control que programan ciclos de funcionamiento seguros, evitando que la bomba opere sin líquido.

Estos sistemas no solo protegen la bomba, sino que también garantizan una operación eficiente del sistema en su conjunto, evitando el desperdicio de energía y el riesgo de daños. Mantener la bomba en condiciones adecuadas de operación es clave para su longevidad y rendimiento óptimo.

Reductores de presión en sistemas de bombeo

Los reductores de presión son componentes fundamentales en sistemas de bombeo, ya que permiten mantener una presión constante en las instalaciones de agua. Este control es crucial para garantizar el correcto funcionamiento de las bombas y la protección de la infraestructura hidráulica.

Función de los reductores de presión

La función principal de un reductor de presión es disminuir la presión del agua a un nivel deseado, protegiendo así tanto el sistema de bombeo como los dispositivos conectados. Estos pueden ser estaciones de riego, electrovalvulas o redes de distribución. Al regular la presión, se evita el riesgo de daños por sobrepresión.

Los reductores de presión también ofrecen las siguientes ventajas:

• Prolongan la vida útil de las bombas y otros equipos.
• Previenen fugas y daños en las instalaciones.
• Mejoran la eficiencia energética del sistema.

Instalación de reductores de presión

La instalación de un reductor de presión debe ser realizada por personal cualificado. Se requieren ciertas consideraciones para garantizar que funcione de manera óptima. Los pasos a seguir incluyen:

• Elección del lugar adecuado: Se debe seleccionar un lugar accesible y protegido de condiciones ambientales adversas.
• Conexiones hidráulicas: Asegurarse de que las conexiones sean correctas, evitando filtraciones y presiones inadecuadas.
• Pruebas de funcionamiento: Una vez instalado, se debe realizar una verificación del sistema para asegurar que el reductor ajuste la presión según las especificaciones.

Mantenimiento de reductores de presión

El mantenimiento regular de los reductores de presión es esencial para su correcto funcionamiento. Esto incluye:

• Inspecciones periódicas: Realizar revisiones para detectar posibles fugas o fallos en el sistema.
• Limpieza: Mantener el reductor limpio de suciedad y obstrucciones que puedan afectar su operación.
• Pruebas de presión: Comprobar periódicamente que la presión se mantenga dentro de los límites establecidos, realizando ajustes si es necesario.

Controladores y automatización

La implementación de controladores y sistemas de automatización en el ámbito de los cuadros eléctricos para bombas de agua es crucial para optimizar su funcionamiento. Estas herramientas permiten una gestión más eficaz de los recursos hídricos y aseguran que las bombas operen de manera eficiente y segura.

Programadores para riego

Los programadores son dispositivos que permiten establecer horarios y ciclos específicos de riego, facilitando la automatización del sistema. Se pueden regular de manera manual o automática, y su uso es fundamental para mejorar la eficiencia del consumo de agua y garantizar que las plantas reciban la hidratación necesaria.

Configuración de programadores

La configuración de un programador implica establecer parámetros como la duración del riego, la frecuencia y los horarios. Este proceso es esencial para maximizar el rendimiento del sistema de riego y se puede realizar de las siguientes maneras:

• Definir el tiempo de riego necesario para cada zona.
• Establecer intervalos en días específicos según la estación del año.
• Programar el comienzo y fin del riego para optimizar el consumo energético.
• Incluir sensores de lluvia que detengan el riego en caso de precipitaciones.

Ventajas de la automatización

La automatización de los sistemas de riego ofrece diversas ventajas que contribuyen a un uso más eficiente del agua, entre las que se pueden destacar:

• Reducción del consumo de agua al adecuar el riego a las necesidades reales de las plantas.
• Minimización del esfuerzo manual, permitiendo que el riego se lleve a cabo de manera programada sin intervención continua.
• Mejora en el crecimiento y salud de las plantas al garantizar la humedad adecuada en el suelo.
• Optimización del uso de energía al programar los ciclos de funcionamiento de las bombas en horarios de menor costo.

Integración con otros sistemas

Un aspecto importante de los controladores es su capacidad de integración con otros sistemas de gestión de agua, lo que aporta un enfoque más holístico a la automatización del riego y la distribución de agua.

Sistemas de riego

Los programadores pueden interconectarse fácilmente con sistemas de riego por goteo, aspersión o microaspersión, permitiendo un control preciso sobre la cantidad de agua aplicada. Esta integración asegura que el riego se realice de manera uniforme y ajustada a las necesidades de cada área del jardín o cultivo.

Sistemas de distribución de agua

La automatización también puede extenderse a los sistemas de distribución de agua en contextos domésticos e industriales. Al combinar cuadros eléctricos con controladores de presión y medidores de caudal, se logra un sistema más eficiente que optimiza el abastecimiento de agua. La sinergia entre estos componentes resulta en:

• Mejoras en la gestión del suministro de agua de forma continua y uniforme.
• Reducción de problemas de sobrepresiones y pérdidas de agua.
• Gestión eficaz de múltiples puntos de extracción de agua mediante un control centralizado.

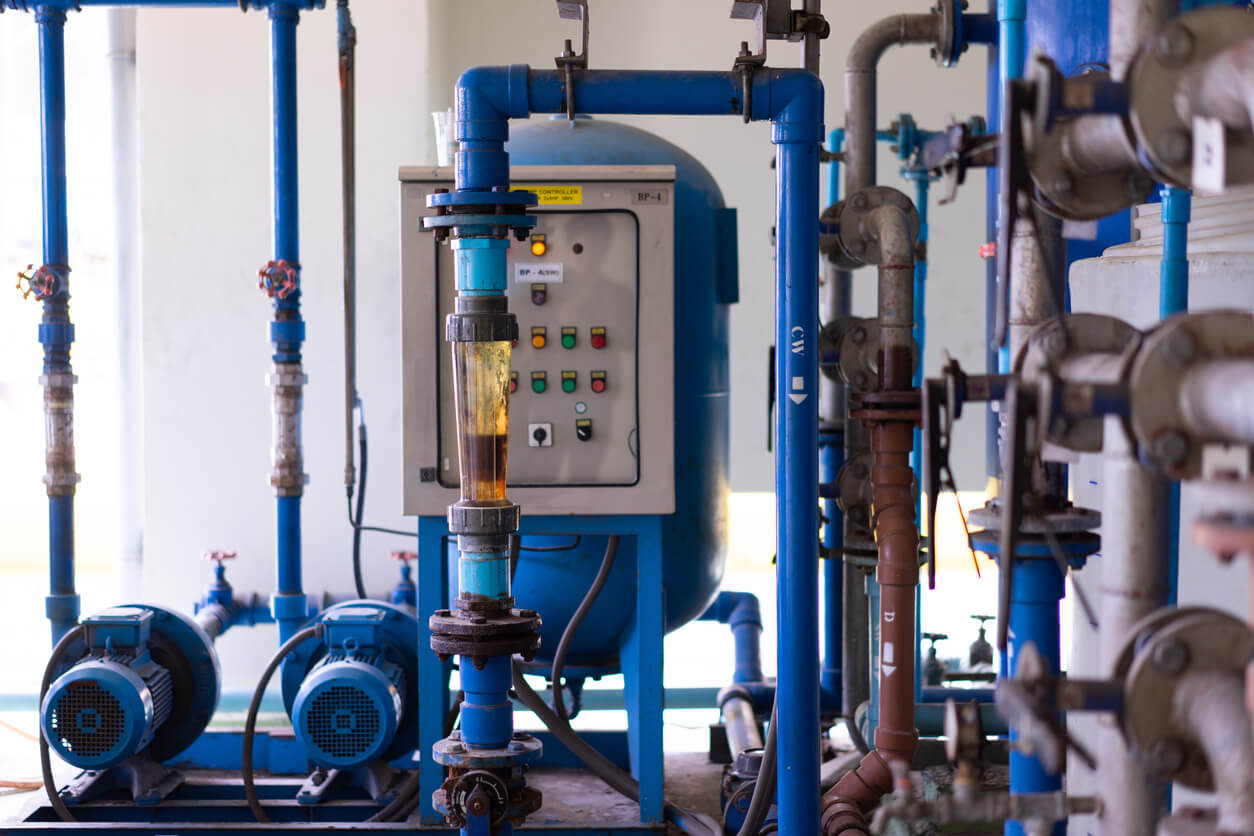

CUADROS ELÉCTRICOS PARA BOMBAS DE AGUA

Accesorios para cuadros eléctricos

Los accesorios para cuadros eléctricos son elementos fundamentales que complementan el funcionamiento y la eficacia de los sistemas de bombeo. Estos componentes permiten optimizar el rendimiento y garantizar la seguridad tanto de las bombas como del usuario.

Electroválvulas

Las electroválvulas son dispositivos electromagnéticos que controlan el paso del agua en sistemas de riego, permitiendo la automatización del proceso. Su correcta integración en un cuadro eléctrico es esencial para asegurar un control eficiente del flujo de agua.

• Funcionamiento: Se activan mediante una corriente eléctrica, abriendo o cerrando el paso del flujo de agua según se necesite.
• Tipos: Existen diferentes modelos en función de la presión y caudal requerido, así como de su aplicación específica.
• Ventajas: Permiten un manejo automatizado del riego, lo que optimiza el consumo de agua y mejora la salud de las plantas.

Filtros para riego

Los filtros son cruciales para mantener la calidad del agua utilizada en los sistemas de riego. Su función principal es eliminar impurezas y sedimentos que podrían dañar las bombas o las plantas.

• Tipos de filtros: Pueden ser de disco, malla o botella, cada uno adaptado a diferentes necesidades y condiciones del agua.
• Mantenimiento: Es necesario realizar limpiezas periódicas para garantizar su correcto funcionamiento y prolongar su vida útil.

Sondas de nivel

Las sondas de nivel son herramientas que permiten medir la altura de agua en depósitos o pozos. Su uso es esencial para controlar el funcionamiento automático de las bombas, previniendo el funcionamiento en seco.

• Tipos de sondas: Se pueden encontrar sondas capacitivas, flotantes y electrónicas, cada una con características particulares según la aplicación.
• Aplicaciones: Son especialmente útiles en sistemas de riego y en ubicaciones donde el nivel del agua puede fluctuar considerablemente.

Contactores

Los contactores son dispositivos que permiten el control remoto de la alimentación eléctrica a las bombas. Actúan como interruptores automáticos que facilitan el manejo del sistema, mejorando la seguridad y la comodidad.

• Funciones: Se utilizan para abrir y cerrar el circuito eléctrico, permitiendo que las bombas se activen o desactiven a distancia.
• Tipos: Existen contactores en diferentes configuraciones y capacidades, adecuándose a las necesidades de cada sistema de bombeo.

Interruptores automáticos

Los interruptores automáticos son esenciales para la protección de los circuitos eléctricos que alimentan las bombas. Su función principal es desconectar la energía en caso de sobrecargas o cortocircuitos, protegiendo así tanto el equipo como la instalación.

• Tipos: Se pueden encontrar interruptores de diferentes amperajes y características, según las necesidades específicas de potencia del sistema.
• Instalación: Deben ser colocados correctamente para asegurar su correcto funcionamiento y protección del sistema de bombeo.

Casos de uso y escenarios de aplicación

Los cuadros eléctricos para bombas de agua resultan fundamentales en diversos contextos. Su utilización abarca desde el cuidado de jardines hasta la gestión de grandes instalaciones industriales, ofreciendo soluciones adaptadas a las necesidades específicas de cada entorno.

Jardines residenciales

En jardines residenciales, estos cuadros se utilizan para automatizar el riego, asegurando que las plantas reciban la cantidad adecuada de agua en momentos óptimos. Esto se traduce en un ahorro tanto de tiempo como de recursos hídricos.

• Control automático de riego, evitando el riego excesivo o insuficiente.
• Integración con sensores de humedad para ajustes en tiempo real.
• Facilidad en la programación de horarios de riego, ajustándose a las necesidades estacionales.

Campos de cultivo

En el ámbito agrícola, los cuadros eléctricos son esenciales para gestionar los sistemas de riego de manera eficiente. Permiten una distribución uniforme del agua, vital para maximizar el rendimiento de los cultivos.

• Automatización del riego por goteo para cultivos específicos, reduciendo el desperdicio de agua.
• Control de presión para garantizar un suministro constante y adecuado.
• Integración con sistemas de monitoreo de clima, optimizando la utilización de recursos.

Complejos industriales

En entornos industriales, los cuadros eléctricos juegan un papel crítico en el abastecimiento y tratamiento de agua. Su capacidad para gestionar múltiples bombas simultáneamente mejora la eficiencia operativa.

• Control de sistemas de refrigeración, vital en procesos de producción.
• Gestión de aguas residuales y su reutilización dentro del ciclo productivo.
• Monitoreo de estados de bombeo que previenen posibles fallos mecánicos.

Pozos y depósitos

Los pozos y depósitos requieren una gestión precisa del agua extraída y distribuida. Los cuadros eléctricos aseguran que las bombas operen dentro de parámetros seguros, evitando problemas como el funcionamiento en seco.

• Control de niveles de agua a través de sondas, garantizando el correcto funcionamiento de las bombas.
• Ajuste automático de la operación de la bomba según el nivel del agua, optimizando la eficiencia.
• Protección contra sobrecargas para prolongar la vida útil de las bombas.

Normativas y regulaciones

Las normativas y regulaciones son fundamentales para garantizar la seguridad y el correcto funcionamiento de los cuadros eléctricos en sistemas de bombeo. Estas regulaciones están diseñadas para proteger tanto a los usuarios como a los equipos, asegurando un cumplimiento adecuado de los estándares técnicos y de seguridad.

Normativa legal vigente

La normativa legal que rige la instalación y el uso de cuadros eléctricos para bombas de agua está compuesta por una serie de leyes y reglamentos establecidos por organismos nacionales e internacionales. En España, las directrices principales se encuentran recogidas en las siguientes normativas:

• Reglamento Electrotécnico para Baja Tensión (REBT): Esta normativa establece las condiciones técnicas y de seguridad para las instalaciones eléctricas de baja tensión, incluyendo los cuadros eléctricos.
• Código Técnico de la Edificación (CTE): Abarca aspectos de seguridad y habitabilidad en la construcción, que deben ser considerados en la instalación de equipos eléctricos.
• Normas UNE: Las normas de la Asociación Española de Normalización (UNE) ofrecen especificaciones sobre el diseño, construcción y mantenimiento de cuadros eléctricos, garantizando su eficacia y seguridad.

Certificaciones necesarias

Las certificaciones son imprescindibles para asegurar que los componentes de un cuadro eléctrico cumplen con los estándares de calidad y seguridad establecidos. Entre las certificaciones más relevantes se encuentran:

• Certificación CE: Indica que el producto cumple con la legislación de la Unión Europea y con las normativas de seguridad necesarias.
• Certificación ISO: Garantiza que el fabricante sigue los estándares internacionales de calidad en la producción de componentes eléctricos.
• Marcado de conformidad: Este marcado proporciona información sobre la conformidad del producto con las normativas específicas aplicables.

Requisitos técnicos según la normativa

Los cuadros eléctricos deben cumplir con una serie de requisitos técnicos que les permitan operar de manera segura y eficiente. Estos requisitos varían según el tipo de instalación y su uso, y abarcan:

• Distribución y protección de circuitos: Los cuadros deben contar con dispositivos adecuados para la protección de sobrecargas y cortocircuitos.
• Accesibilidad y mantenimiento: La normativa exige que los cuadros eléctricos sean fácilmente accesibles para su mantenimiento y operación.
• Protección medioambiental: Deben estar diseñados para minimizar el impacto ambiental y contar con protección contra condiciones meteorológicas adversas.
• Resistencia y durabilidad: Los materiales utilizados en la construcción de los cuadros deben ser resistentes al desgaste y a las condiciones del entorno en que se instalan.

Para más información y detalles sobre nuestros servicios y soluciones, no dudes en visitar Aycon. Estamos comprometidos con ofrecer la mejor calidad y satisfacción para nuestros clientes.
