Los cuadros eléctricos para bombas de agua son elementos esenciales en cualquier sistema de bombeo. Su función principal es controlar, proteger y automatizar el funcionamiento de las bombas utilizadas en aplicaciones como el abastecimiento de agua, el riego agrícola, el tratamiento de aguas o los sistemas industriales. Un cuadro eléctrico correctamente diseñado garantiza la seguridad eléctrica, la eficiencia energética y la continuidad operativa del sistema de bombeo.
En esta guía analizamos qué son los cuadros eléctricos para bombas, qué componentes incluyen, qué tipos existen y qué factores debes considerar antes de comprar uno. También veremos su papel en la protección de motores eléctricos y en la optimización del consumo energético en instalaciones hidráulicas.
Índice de contenidos
- Qué son los cuadros eléctricos para bombas de agua
- Tipos de cuadros eléctricos para bombas
- Componentes principales de un cuadro eléctrico
- Aplicaciones en sistemas de bombeo
- Cómo elegir un cuadro eléctrico para bombas
- Instalación y mantenimiento
- Características técnicas habituales
- Comparativa de tipos de cuadros eléctricos
- Preguntas frecuentes
Qué son los cuadros eléctricos para bombas de agua

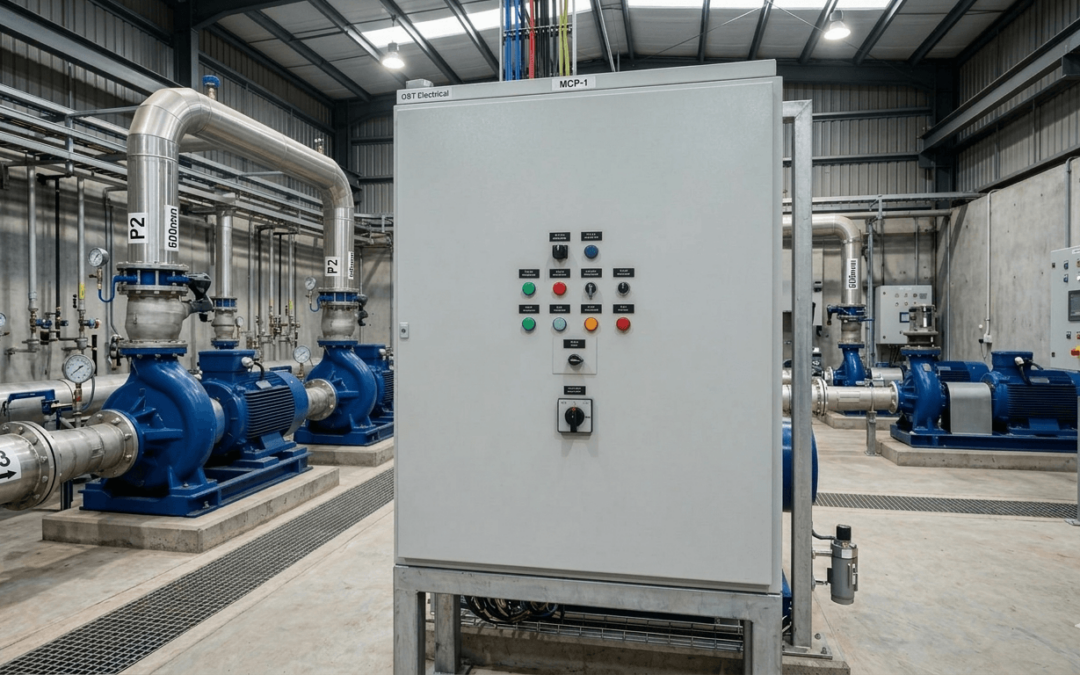

Un cuadro eléctrico para bombas es un sistema de control eléctrico diseñado para gestionar el funcionamiento de motores que accionan bombas de agua. Actúa como interfaz entre la red eléctrica, los sensores del sistema y la bomba, permitiendo controlar su funcionamiento de forma segura.
En instalaciones de bombeo, estos cuadros integran dispositivos de protección como magnetotérmicos, diferenciales o relés térmicos que evitan daños en los motores y garantizan la seguridad de la instalación eléctrica.
Además, pueden incorporar automatización mediante sondas de nivel, variadores de frecuencia o controladores de presión para adaptar el funcionamiento de la bomba a la demanda real del sistema.
En aplicaciones industriales, estos cuadros suelen integrarse dentro de sistemas de automatización y control industrial junto con PLCs, sensores y sistemas de monitorización.
Si quieres conocer cómo se integran estos sistemas dentro de la automatización industrial, puedes consultar este artículo del blog:
PLCs en cuadros eléctricos: qué son y cómo optimizan el control industrial
Tipos de cuadros eléctricos para bombas
Existen diferentes tipos de cuadros eléctricos según el tipo de bomba, el tipo de instalación y la potencia del sistema.
Cuadros para bombas monofásicas
Se utilizan principalmente en aplicaciones domésticas o pequeñas instalaciones de bombeo. Son habituales en viviendas unifamiliares, pozos o pequeños sistemas de riego.
Cuadros para bombas trifásicas
Estos cuadros se emplean en instalaciones industriales o agrícolas donde las bombas requieren mayor potencia y eficiencia energética.
Cuadros para bombas sumergibles
Se diseñan específicamente para bombas instaladas en pozos o depósitos de agua. Integran sistemas de protección contra funcionamiento en seco y control de nivel.
Cuadros eléctricos para piscinas
Controlan las bombas de filtración y los sistemas de tratamiento del agua en piscinas, incorporando temporizadores y automatización.
Cuadros con automatización y control avanzado
Los cuadros más avanzados integran controladores programables, variadores de frecuencia y sistemas de monitorización remota para optimizar el rendimiento de la instalación.
Componentes principales de un cuadro eléctrico para bombas
Los cuadros eléctricos incluyen distintos dispositivos que permiten controlar y proteger los sistemas de bombeo.
- Interruptores magnetotérmicos
- Interruptores diferenciales
- Contactores
- Relés térmicos de protección
- Sondas de nivel
- Controladores de presión
- Variadores de frecuencia
- Electroválvulas
- Sistemas de automatización
Estos elementos permiten gestionar el arranque y parada de las bombas, proteger los motores eléctricos y optimizar el funcionamiento del sistema.
En instalaciones industriales, estos cuadros suelen integrarse dentro de cuadros eléctricos industriales diseñados a medida, que incluyen sistemas de protección avanzada y automatización.
Aplicaciones de los cuadros eléctricos para bombas
Los cuadros eléctricos para bombeo se utilizan en múltiples sectores:
- Sistemas de riego agrícola
- Abastecimiento de agua en viviendas
- Instalaciones industriales
- Estaciones de bombeo
- Tratamiento de aguas residuales
- Piscinas y fuentes ornamentales
En todos estos sistemas, el cuadro eléctrico es clave para garantizar el funcionamiento seguro de las bombas y optimizar el consumo energético.
Cómo elegir un cuadro eléctrico para bombas
La elección de un cuadro eléctrico debe basarse en varios factores técnicos.
- Potencia del motor de la bomba
- Tipo de alimentación eléctrica (monofásica o trifásica)
- Condiciones ambientales de instalación
- Grado de protección IP requerido
- Tipo de control necesario (manual o automático)
- Compatibilidad con sensores y variadores
También es importante que el cuadro cumpla las normativas eléctricas vigentes, como el Reglamento Electrotécnico para Baja Tensión (REBT).
Características técnicas habituales en cuadros eléctricos de bombeo
| Característica | Valor habitual | Función |
|---|---|---|
| Potencia de bomba | 0,5 kW – 30 kW | Control del motor eléctrico |
| Alimentación | 230V / 400V | Monofásica o trifásica |
| Grado de protección | IP55 – IP65 | Protección frente a polvo y agua |
| Protecciones | Magnetotérmico + diferencial | Protección eléctrica |
| Control automático | Sondas de nivel / presostatos | Automatización del sistema |
Comparativa de tipos de cuadros eléctricos para bombas
| Tipo de cuadro | Aplicación | Ventajas | Limitaciones |
|---|---|---|---|
| Monofásico | Viviendas | Instalación sencilla | Potencia limitada |
| Trifásico | Industria | Mayor eficiencia energética | Instalación más compleja |
| Para bombas sumergibles | Pozos | Protección contra funcionamiento en seco | Requiere sensores |
| Con variador de frecuencia | Instalaciones industriales | Ahorro energético | Mayor coste inicial |
Instalación y mantenimiento de los cuadros eléctricos
La instalación debe realizarse siguiendo la normativa eléctrica vigente y teniendo en cuenta las condiciones del entorno.
Entre las recomendaciones principales destacan:
- Instalar el cuadro en un lugar ventilado
- Protegerlo frente a humedad y polvo
- Utilizar protecciones eléctricas adecuadas
- Realizar revisiones periódicas
El mantenimiento preventivo permite detectar fallos en relés, sensores o contactores antes de que provoquen averías en la bomba.
Preguntas frecuentes sobre cuadros eléctricos para bombas
¿Qué función tiene un cuadro eléctrico en una bomba de agua?
El cuadro eléctrico controla el arranque, parada y protección del motor de la bomba, garantizando su funcionamiento seguro.
¿Qué diferencia hay entre un cuadro monofásico y uno trifásico?
Los cuadros monofásicos se utilizan en aplicaciones domésticas, mientras que los trifásicos se emplean en instalaciones industriales con mayor potencia.
¿Es necesario mantenimiento en los cuadros eléctricos?
Sí. Se recomienda revisar periódicamente relés, sensores, conexiones y dispositivos de protección para evitar fallos en el sistema.
¿Un cuadro eléctrico puede mejorar la eficiencia energética?
Sí. Especialmente cuando incorpora variadores de frecuencia que ajustan la velocidad de la bomba según la demanda de agua.
